Kích thước cửa nhà xưởng tiêu chuẩn và cách chọn phù hợp

Kích thước cửa nhà xưởng là yếu tố quan trọng cần tính toán ngay từ khâu thiết kế để bảo đảm quá trình vận chuyển hàng hóa và di chuyển phương tiện thuận tiện. Tùy vào công năng sử dụng, từ cửa phòng phụ trợ, cửa kho hàng đến cửa dành cho xe tải, mỗi khu vực sẽ có yêu cầu khác nhau về chiều rộng và chiều cao. Vậy nên lựa chọn kích thước cửa như thế nào cho phù hợp? Cùng tìm hiểu bảng kích thước tham khảo và những lưu ý quan trọng trước khi thi công trong bài viết dưới đây.

1. Bảng kích thước cửa nhà xưởng tham khảo theo công năng

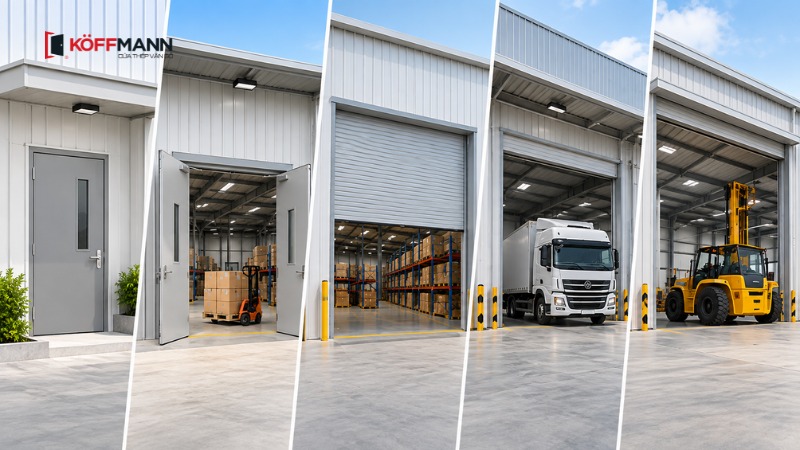

Bảng kích thước cửa nhà xưởng tham khảo theo công năng

Lưu ý: Đây là các khoảng kích thước gợi ý sơ bộ, không phải quy chuẩn bắt buộc áp dụng cho mọi nhà xưởng. Kích thước thực tế cần được kiểm tra theo phương tiện, loại cửa, bản vẽ công trình và tài liệu kỹ thuật của nhà sản xuất.

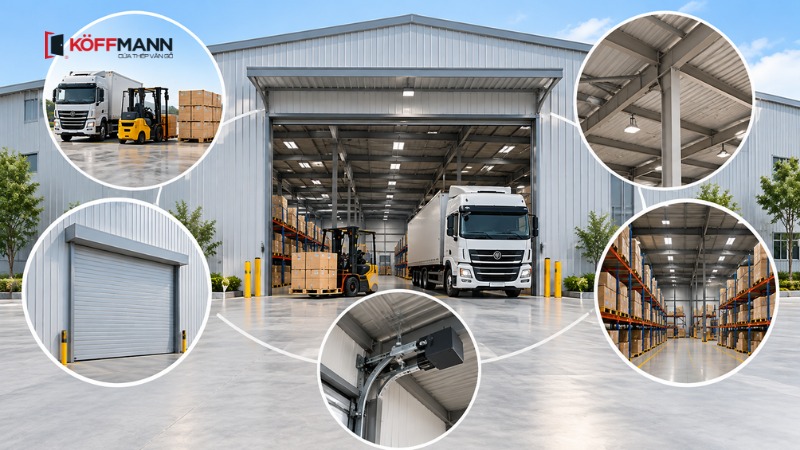

Các yếu tố ảnh hưởng đến kích thước cửa nhà xưởng

Để xác định kích thước cửa nhà xưởng phù hợp, cần xem xét đồng thời công năng, phương tiện vận chuyển và điều kiện lắp đặt. Một bộ cửa đủ rộng theo bản vẽ vẫn có thể gây khó khăn khi sử dụng nếu không tính đến cách hàng hóa được đưa qua cửa.

Phương tiện vận chuyển: Xe tải, xe nâng và xe chở hàng có kích thước khác nhau. Cần kiểm tra chiều rộng, chiều cao tổng thể và kích thước hàng hóa trong trạng thái vận chuyển.

Kết cấu công trình: Khoảng cách giữa các cột, cao độ dầm, chiều cao mái và hệ thống kỹ thuật có thể giới hạn kích thước cửa. Việc thay đổi ô mở ảnh hưởng đến kết cấu cần được đơn vị chuyên môn đánh giá.

Loại cửa sử dụng: Cửa cuốn cần khoảng không phía trên cho trục cuốn và động cơ; cửa trượt cần không gian dịch chuyển cánh; cửa mở quay cần diện tích để cánh hoạt động. Vì vậy, phải tính cả không gian lắp đặt chứ không chỉ kích thước lối đi.

Tần suất vận hành: Với khu vực xuất nhập hàng thường xuyên, nên lựa chọn hệ cửa có thông số vận hành phù hợp, đồng thời cân nhắc bảo trì và cơ chế an toàn.

3. Phân biệt kích thước thông thủy, phủ bì và ô chờ cửa nhà xưởng

Ba khái niệm này thường bị nhầm lẫn khi đặt cửa. Nếu sử dụng sai thông số, bộ cửa có thể không vừa vị trí lắp đặt hoặc không bảo đảm khoảng thông hành cần thiết.

Kích thước thông thủy

Là khoảng không sử dụng thực tế để người, phương tiện hoặc hàng hóa đi qua. Khi xác định kích thước này, cần xét các bộ phận làm giảm độ rộng hoặc chiều cao lối đi sau khi cửa được lắp đặt.

Kích thước phủ bì

Là kích thước tổng thể bên ngoài của bộ cửa theo quy ước đo của loại cửa và nhà sản xuất, thường được xác định dựa trên cánh, khung hoặc cụm cửa hoàn chỉnh.

Kích thước ô chờ

Là kích thước khoảng mở được chuẩn bị trên tường hoặc kết cấu để lắp đặt cửa. Ô chờ cần được tính theo bản vẽ lắp đặt và yêu cầu khe hở của hệ cửa cụ thể.

Ba thông số không nhất thiết bằng nhau. Chênh lệch phụ thuộc vào khung, ray, cơ cấu vận hành và phương pháp lắp đặt. Do đó, không nên lấy kích thước thông thủy làm kích thước ô chờ hoặc đặt cửa chỉ dựa trên số đo sơ bộ.

4. Cách đo và xác định kích thước cửa nhà xưởng chính xác

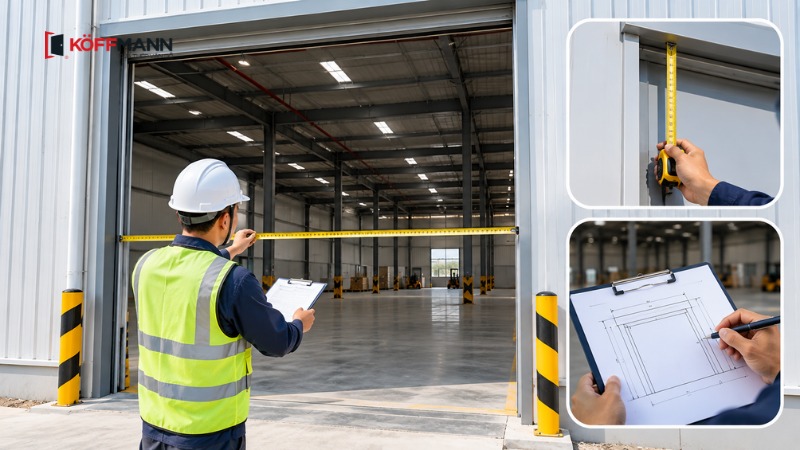

Cách đo và xác định kích thước cửa nhà xưởng

Trước khi đặt sản xuất hoặc thi công, cần kiểm tra thực tế vị trí lắp đặt thay vì chỉ dựa vào kích thước ghi trên bản vẽ sơ bộ.

Bước 1: Đo chiều rộng và chiều cao ô mở

Đo chiều rộng tại ít nhất ba vị trí: phía trên, giữa và phía dưới. Đo chiều cao tại bên trái, chính giữa và bên phải. Ghi lại các số đo để phát hiện tình trạng tường nghiêng, ô mở không vuông hoặc sai lệch giữa các vị trí.

Khi có sự chênh lệch, không nên tự ý lấy số đo lớn nhất để đặt cửa. Kích thước chốt cần được xác định theo hướng dẫn lắp đặt và điều kiện thực tế của ô mở.

Bước 2: Kiểm tra không gian phía trên và hai bên

Xác định vị trí dầm, cột, đường ống, máng cáp, hệ thống chiếu sáng, đầu phun sprinkler và các thiết bị có thể ảnh hưởng đến quá trình vận hành cửa.

Đặc biệt, với cửa cuốn công nghiệp, chiều cao ô mở không đồng nghĩa với chiều cao thông xe khả dụng. Cần kiểm tra cấu tạo cửa để bảo đảm cơ cấu cuốn không làm giảm khoảng thông hành xuống dưới mức cần thiết.

Bước 3: Xác định kích thước thông hành cần thiết

Ghi nhận loại phương tiện lớn nhất, kích thước hàng hóa và hướng di chuyển qua cửa. Nếu xe phải quay đầu, lùi vào kho hoặc vận chuyển hàng trên càng nâng, cần đánh giá cả khoảng không thao tác và nguy cơ va chạm.

Bước 4: Đối chiếu bản vẽ kỹ thuật của bộ cửa

Sau khi có số đo thực tế, chuyển thông tin cho đơn vị thiết kế hoặc nhà cung cấp để xác định kích thước đặt hàng, kích thước phủ bì và ô chờ cần chuẩn bị.

Trước khi sản xuất, nên thống nhất bằng bản vẽ các thông số chính, hướng mở, vị trí động cơ, ray dẫn hướng và phương án liên kết. Việc này giúp hạn chế chỉnh sửa tại công trường và tránh phát sinh chi phí không cần thiết.

5. Nên chọn loại cửa nào cho nhà xưởng?

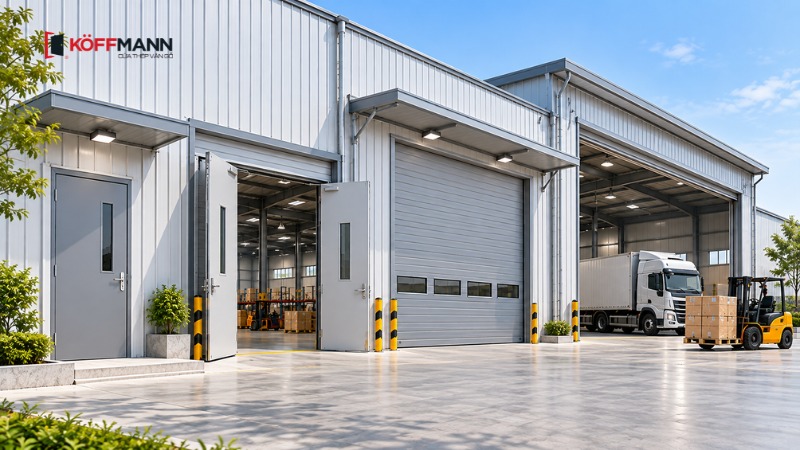

Nên chọn loại cửa nào cho nhà xưởng?

Không phải khu vực nào trong nhà xưởng cũng cần cùng một loại cửa. Lựa chọn phù hợp phải dựa trên chức năng, tần suất vận hành và yêu cầu an toàn.

5.1. Cửa cuốn công nghiệp cho khu vực xuất nhập hàng

Cửa cuốn thường được cân nhắc tại cửa kho, khu vực giao nhận hàng và lối xe ra vào nhờ khả năng đóng mở theo phương thẳng đứng. Khi lựa chọn, cần kiểm tra kích thước cửa tối đa theo cấu hình sản phẩm, tải trọng gió nếu áp dụng, tần suất đóng mở và điều kiện bảo trì.

Không nên mặc định rằng mọi mẫu cửa cuốn đều có thể sản xuất theo cùng một khẩu độ. Giới hạn kích thước phụ thuộc thiết kế và thông số của từng nhà sản xuất.

5.2. Cửa trượt hoặc cửa công nghiệp cho lối đi lớn

Cửa trượt có thể phù hợp với vị trí cần khẩu độ rộng và có đủ không gian dịch chuyển cánh. Tuy nhiên, phải bố trí khu vực trượt và kiểm tra khả năng vận hành trong điều kiện sử dụng thực tế.

Với công trình có yêu cầu đóng mở thường xuyên, cần cân nhắc tốc độ vận hành, cơ chế an toàn, khả năng thoát hiểm và phương án vận hành khi mất điện nếu có sử dụng động cơ.

5.3. Cửa thép cho phòng kỹ thuật và khu vực phụ trợ

Cửa thép có thể được sử dụng cho phòng kỹ thuật, phòng điện, kho dụng cụ hoặc các khu vực cần phân chia không gian. Kích thước phải phù hợp với kích thước bộ cửa thực tế và yêu cầu của từng phòng.

Nếu cửa thuộc khu vực có yêu cầu chống cháy, không chỉ kích thước mà cả cấu tạo, khả năng chịu lửa và hồ sơ kiểm định hoặc chứng nhận phù hợp cũng cần được xem xét theo yêu cầu áp dụng cho công trình. Không nên coi cửa thép thông thường mặc nhiên là cửa chống cháy.

6. Những sai lầm cần tránh khi chọn kích thước cửa nhà xưởng

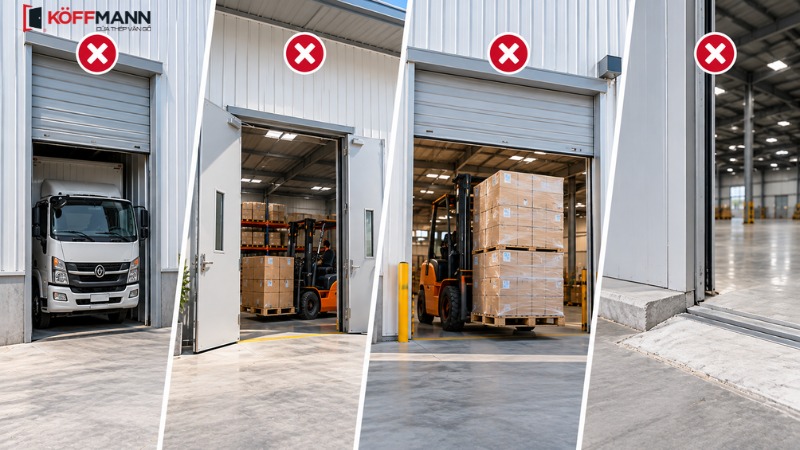

Những sai lầm cần tránh khi chọn kích thước cửa nhà xưởng

Một số sai sót thường gặp khi thiết kế và lắp đặt cửa nhà xưởng có thể làm giảm hiệu quả sử dụng hoặc phát sinh chi phí sửa chữa.

• Chọn kích thước theo mẫu có sẵn: Kích thước phổ biến chỉ có giá trị tham khảo, không thay thế việc khảo sát công trình và phương tiện thực tế.

• Nhầm kích thước ô chờ với kích thước thông thủy: Ô chờ đủ lớn chưa chắc bảo đảm lối đi sau lắp đặt đáp ứng yêu cầu.

• Chỉ tính kích thước xe mà bỏ qua hàng hóa: Pallet, kiện hàng hoặc cột nâng có thể làm tăng yêu cầu về khoảng thông hành.

• Không kiểm tra không gian lắp đặt: Dầm, cột, đường ống và cơ cấu vận hành có thể hạn chế kích thước cửa.

• Không tính đến tần suất sử dụng: Cửa hoạt động liên tục cần được lựa chọn theo giới hạn vận hành và yêu cầu bảo trì của nhà sản xuất.

• Tự ý thay đổi kích thước ô mở: Việc mở rộng cửa có thể ảnh hưởng đến kết cấu chịu lực và phải được đơn vị chuyên môn đánh giá.

Để hạn chế những vấn đề này, nên hoàn thiện phương án cửa cùng thời điểm thiết kế kết cấu, thay vì đợi đến khi công trình gần hoàn thiện mới xác định kích thước.

7. Kết luận

Việc lựa chọn kích thước cửa nhà xưởng phù hợp giúp quá trình vận chuyển hàng hóa, di chuyển phương tiện và vận hành công trình thuận tiện hơn. Tùy vào công năng sử dụng, loại cửa và kết cấu thực tế, mỗi khu vực sẽ cần phương án kích thước riêng. Vì vậy, bên cạnh việc tham khảo các thông số phổ biến, chủ đầu tư nên kiểm tra kỹ kích thước thông thủy, phủ bì và ô chờ trước khi thi công để hạn chế sai lệch và chi phí phát sinh.
